Настройка Детектора движения IP-камер

02/08/2017

Детектор движения в камерах может быть настроен несколькими способами: через web-интерфейс камеры, web-интерфейс регистратора, локально через регистратор и через клиентское ПО (например iVMS-4200)

Предварительно перед настройкой записи, убедитесь, что:

                  плагин web components установлен и настроен корректно;

                  вы корректно настроили само хранилище, статус жесткого диска/sd-карты должен быть «норм.».

ВНИМАНИЕ! Записанное движение не будет сразу доступно для просмотра



Настройка через web-интерфейс

Основные действия: настройка детекции движения, настройка методов связи, настройка расписания записи.



Настройка детекции:

1.    Установить «флаг» напротив пункта «Активирование детектора движения»;

2.    Установите «флаг» напротив пункта «Включить метаданные ActiveSearch», если необходимо «подсвечивать» зону в которой обнаружено движение зеленым маркером;

3.    Нажмите клавишу «создать» что бы нарисовать область детекции движения;

4.    Бегунок чувствительность отрегулируйте для минимального количества ложных срабатываний, например, от движущийся листвы;

5.    Расписание детекции движения. Устанавливает, когда будет выполняться детекция движения (но не является расписанием записи по движению);

6.    Настройка методов связи позволяет выбрать реакцию на тревогу. Обязательна установка «флага» напротив пункта «Активируемый канал», означает что срабатывание события может активировать запись. Остальные пункты настраиваются опционально. В регистраторе активируемый канал должен быть установлен напротив необходимой камеры.

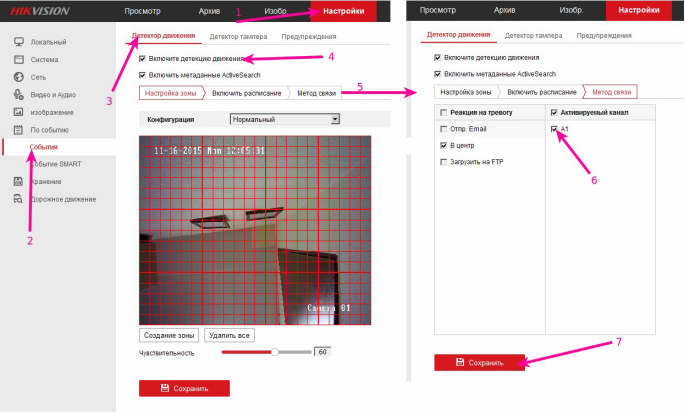

Настройка детектора движения в web-интерфейсе камеры

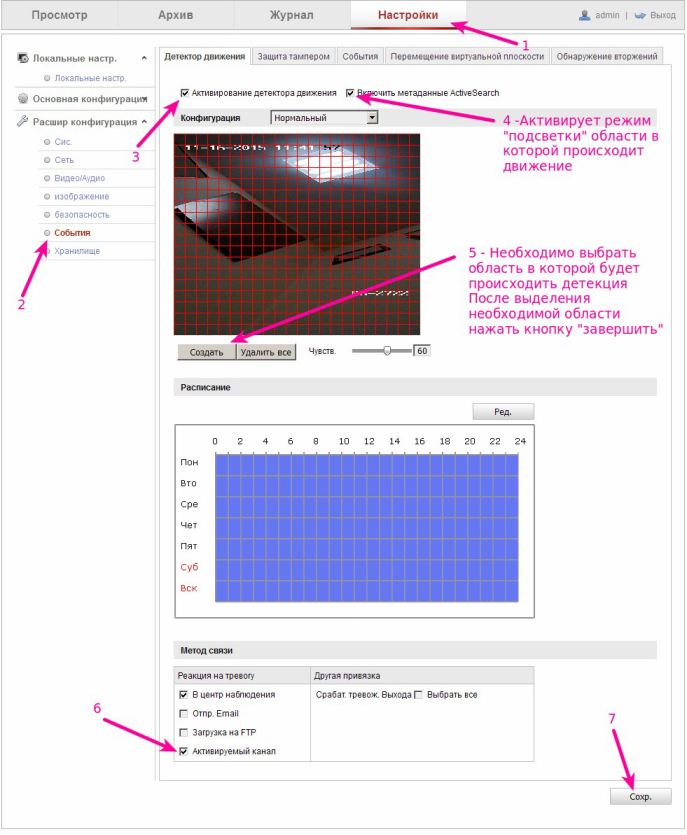

Последовательность настройки детектора движения в камере на прошивке 5.3 и ниже

a1

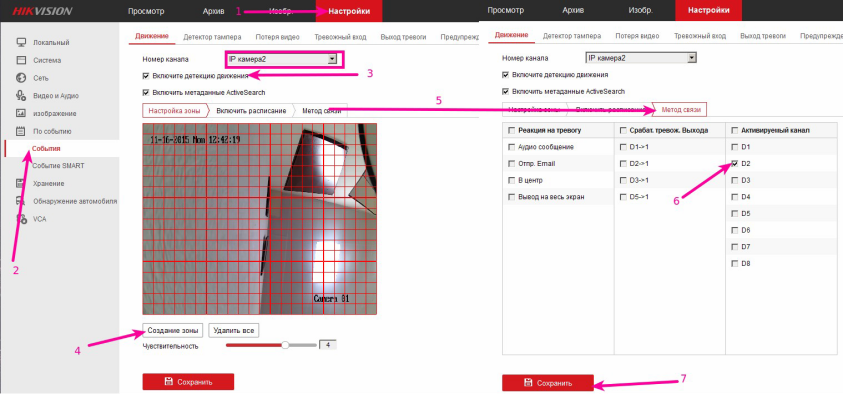

Последовательность настройки детектора движения в камере на прошивке 5.3.3 и выше

a2



Настройка детектора движения в web-интерфейсе регистратора

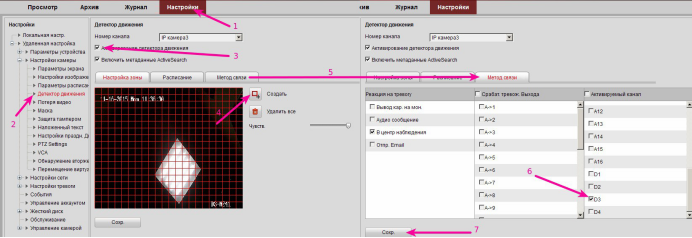

Последовательность настройки детектора движения на регистраторе с прошивкой 3.2 и ниже

a3



Последовательность настройки детектора движения на регистраторе с прошивкой 3.3 и выше

a4



Настройка расписания записи

В настройке расписание записи необходимо выставить время, когда вам необходима запись по движению, когда запись будет вестись постоянно и так далее.

Запись исключительно по движению обозначается на расписании Зеленым цветом, но гораздо удобнее использовать вариант «Движ|Тревога», активирующий запись не только по движению, но и по другим тревогам.

Для быстрого распространения созданного расписания записи на множество камер в регистраторе, используете клавишу «copy to» или «копировать в» в настройках расписания.

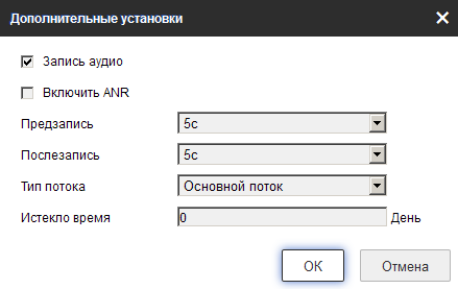

В дополнительных настройках расписания можно установить время предзаписи, послезаписи и времени хранения архива в днях (на регистраторе)

a5



Настройка в web-интерфейсе камеры

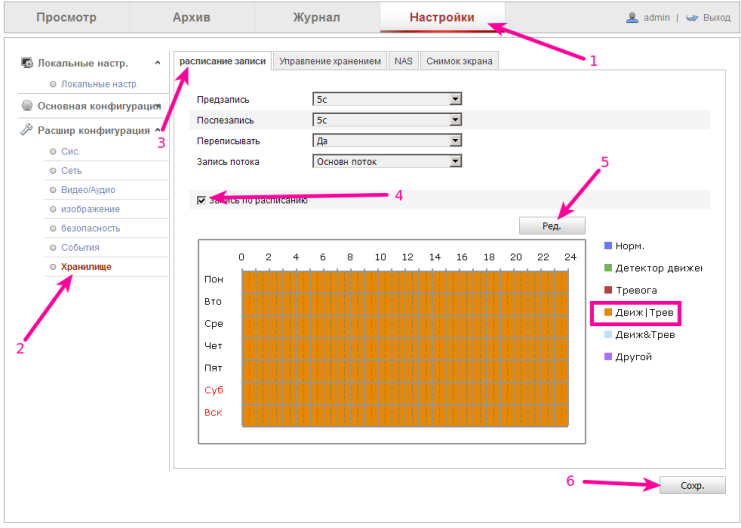

Последовательность настройки расписания записи в камере на прошивке 5.3 и ниже

a6

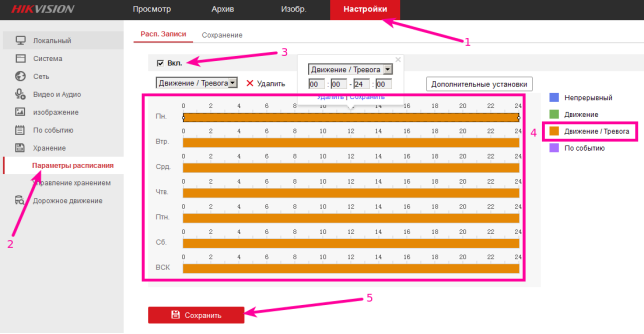

Последовательность настройки расписания записи в камере на прошивке 5.3.3 и выше



й1

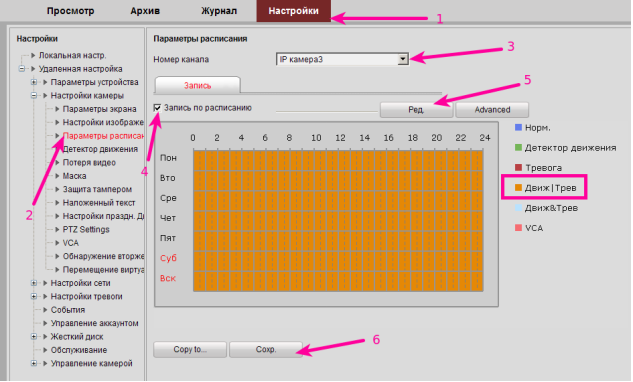

Настройка расписания записи в web-интерфейсе регистратора

Последовательность настройки расписания записи в регистраторе на прошивке 3.2 и ниже

й8

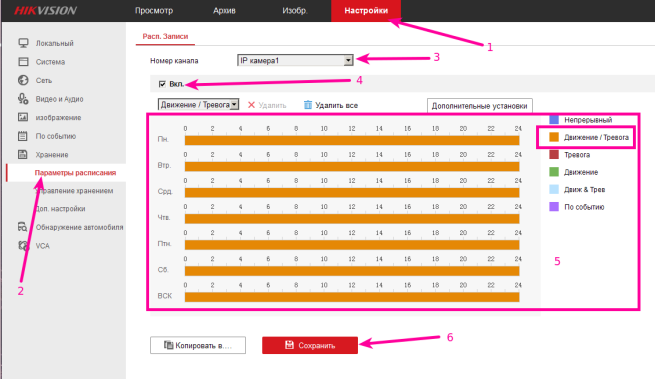

Последовательность настройки расписания записи в регистраторе на прошивке 3.3 и выше



й9

Настройка через локальный интерфейс регистратора

Для начала необходимо настроить сам детектор и дополнительные настройки, потом переключить в настройки расписания записи.

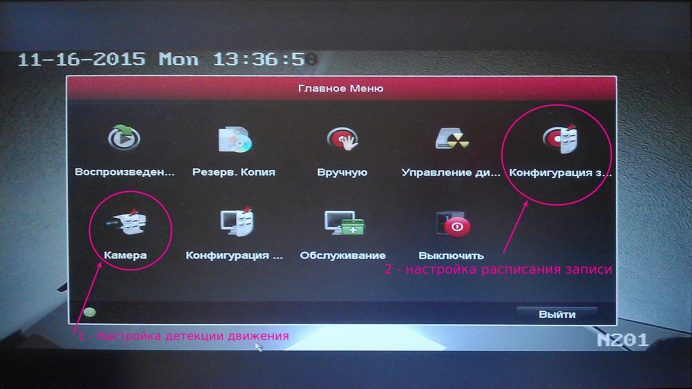

Главное меню интерфейса регистратора

z10

Что бы настроить детекцию движения необходимо перейти в «Главное меню» ­ «Камера» ­

«Движение». Здесь необходимо:

                  выбрать камеру

                  активировать детектор

                  выбрать зону слежения

                  при необходимости настроить дополнительные параметры

Настройка детектора движения

z11



Настройка дополнительных параметров и действий по тревоге

z12

После настройки детектора движения необходимо настроить расписание записи, для этого из главного меню регистратора необходимо перейти в пункт «Конфигурация записи»



Настройка расписания записи

z13

В данном меню необходимо:

                 выбрать настраиваемую камеру

                 выбрать оранжевый цвет(движение и тревоги) и «закрасить» мышкой нужные временные промежутки

                 сохранить настройки



Настройка через iVMS-4200

Настройка через клиентское программное обеспечение iVMS-4200, так же предполагает отдельно настройку детекции и отдельно расписания записи.



Для настройки детекции движения, необходимо:

                  перейти в пункт меню «настройка событий»

                  выбрать камеру для настройки

                  выбрать тип тревоги «детектор движения»

                  включить детектор

                  нарисовать зону детекции

                  установить активируемый канал

                  указать дополнительные настройки

                  сохранить настройки

Главное окно ПО iVMS-4200

z14

Настройка детекции движения в ПО iVMS-4200

z15



После настройки детекции можно переключаться в «Расписание хранилища» для настройки хранения. Тут необходимо:

                  выбрать камеру

                  включить «Расп.Записи»

                  изменить шаблон, на «Шаблон по событию»

                  установить дополнительные настройки если необходимо

                  сохранить настройки.



Отдельная секция в iVMS-4200 посвящена серверу хранения данных. В этой секции настраивается запись через ПО iVMS Storage Server. Подробнее о том, как настраивается данное ПО, вы можете посмотреть в статье «iVMS-4200 Storage Server»

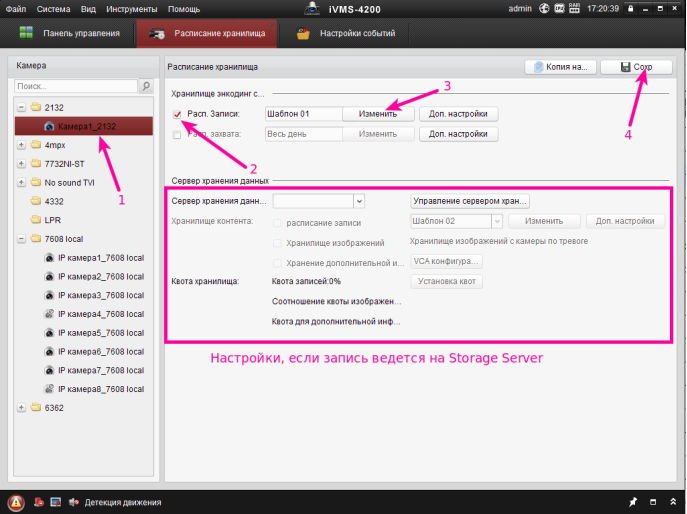

Настройка расписания записи в ПО iVMS-4200

z16

Настройка шаблона записи

ф7
