10 типичных ошибок начинающего инсталлятора при работе с оборудованием Hikvision

Когда ты впервые открываешь коробку с IP-камерой Hikvision и держишь в руках регистратор с 8 PoE-портами, кажется, что всё просто: подключил кабель, камера появилась на экране, сдал объект. На практике между распаковкой и стабильно работающей системой лежит десяток граблей, на которые наступает каждый новичок. Некоторые из них стоят часов диагностики, некоторые - репутации, а некоторые - повторного выезда на объект за свой счёт.

Эта статья собрана из реального опыта монтажников, которые работают с линейками DS-2CD, DS-76xx/77xx/96xx и программным обеспечением iVMS-4200 и Hik-Connect. Каждая ошибка - с объяснением, почему она возникает, и конкретными шагами, как её избежать.

1. Неправильный подбор кабеля и дистанций

Стандарт 802.3af/at определяет максимальную длину сегмента Ethernet в 100 метров. Это общая длина от PoE-порта регистратора до камеры, включая патч-корды с обеих сторон. Новички часто измеряют расстояние "по воздуху" или по стене, забывая о подъёмах по стоякам, обходах препятствий и запасах на расшивку.

Ещё одна ловушка - качество кабеля. Бюджетная витая пара категории 5e от неизвестного производителя часто имеет сечение жилы 0.4 мм вместо стандартных 0.51 мм (24 AWG). На коротких дистанциях разница незаметна, но на 70-80 метрах камера начинает периодически отключаться: PoE-контроллер регистратора не может обеспечить стабильное питание по тонкому проводнику. Камера перезагружается, изображение пропадает на 20-30 секунд, потом возвращается - и так циклически.

Для дистанций свыше 60 метров используй кабель с цельной медной жилой (solid copper) сечением 0.51 мм или толще. Для наружной прокладки - с двойной оболочкой (outdoor rated). У некоторых камер Hikvision есть режим Long Distance Transmission в настройках сетевого интерфейса, который снижает скорость соединения до 10 Мбит/с и позволяет работать на дистанциях до 250 метров - но с ограничениями по битрейту и качеству изображения.

2. Несоответствие PoE-бюджета

Регистратор DS-7608NI-K2/8P имеет 8 PoE-портов с общим бюджетом PoE 120 Вт. Кажется много - по 15 Вт на камеру. Но камера DS-2CD2T47G2-L (ColorVu со встроенной LED-подсветкой) потребляет до 12 Вт, а DS-2CD2387G2P-LSU/SL (Panoramic ColorVu) - до 24 Вт, и она уже требует PoE+ (802.3at).

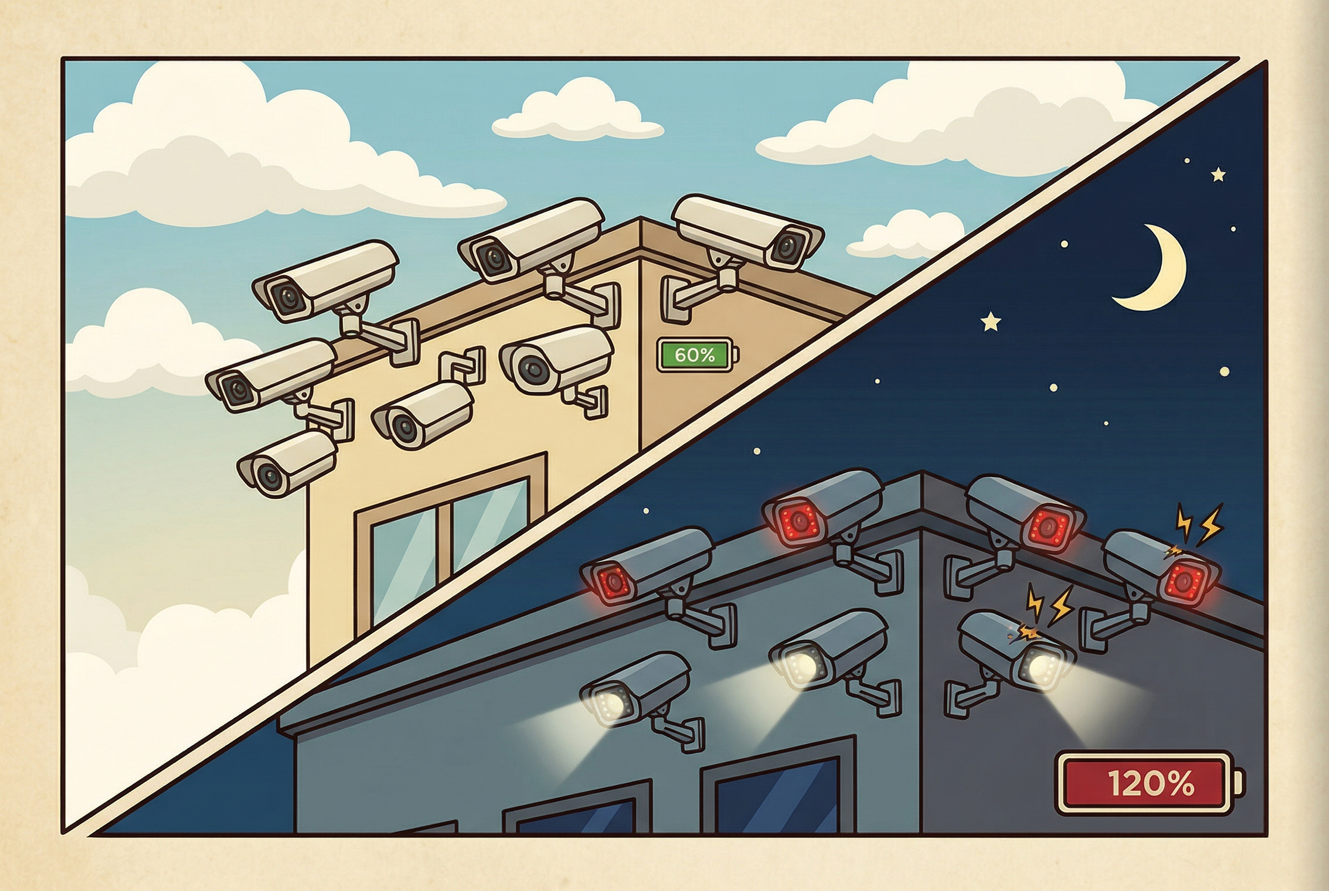

Новичок ставит 8 камер с LED-подсветкой ColorVu или с обогревателем для наружного монтажа - и суммарное потребление превышает бюджет регистратора. Часть камер случайно отключается под нагрузкой. Особенно это заметно вечером, когда включается ИК-подсветка или LED на всех камерах одновременно.

Перед комплектацией объекта посчитай суммарное потребление PoE по даташитам каждой камеры (столбец Max Power Consumption, а не Typical). Если сумма превышает бюджет NVR - используй внешний PoE-коммутатор с достаточным бюджетом, или выбери камеры с меньшим потреблением. Диагностика на месте: Configuration → System → PoE Status показывает текущее потребление каждого порта и общий остаток.

3. Настройки потоков "по умолчанию"

Камера DS-2CD2143G2-IS по умолчанию отдаёт основной поток в H.265 с разрешением 2688x1520 на 25 fps и битрейтом Variable, верхняя граница - 6144 Кбит/с. Второй поток - 704x576, H.265, 25 fps. Эти настройки редко подходят для реального объекта.

Если архив нужен на 30 дней, а в регистраторе стоит диск 2 ТБ на 8 камер - при 6 Мбит/с на камеру места хватит примерно на 8 дней. Инсталлятор сдаёт объект, клиент через две недели обнаруживает, что записи за первую неделю уже перезаписаны.

Перед настройкой посчитай необходимый объём хранилища. Формула: битрейт (Мбит/с) x 3600 x 24 x количество_дней x количество_камер / 8 / 1024 / 1024 = объём в ТБ. Исходя из результата, подбирай битрейт или объём дисков. H.265+ (Smart Codec от Hikvision) уменьшает объём архива на 50-70% по сравнению с обычным H.265 для статичных сцен - включай его, если регистратор и камера поддерживают.

Отдельная ловушка: дополнительный поток (sub-stream) тоже записывается, и именно его Hik-Connect использует при просмотре архива с телефона. Если sub-stream оставить на 352x288 с минимальным битрейтом - клиент увидит "кашу" на мобильном и решит, что система плохо записывает. Установи sub-stream хотя бы на 640x360, 15 fps, 512-1024 Кбит/с.

4. Неверная настройка детекции движения

Детекция движения по умолчанию включена на всей площади кадра с чувствительностью 50%. На практике это означает шквал ложных срабатываний от деревьев, которые качаются, от автомобильных фар, от теней облаков.

Новичок либо отключает уведомления совсем (и клиент не получает алертов при реальных событиях), либо оставляет как есть (и клиент через три дня игнорирует все уведомления, потому что их приходит 200 в час).

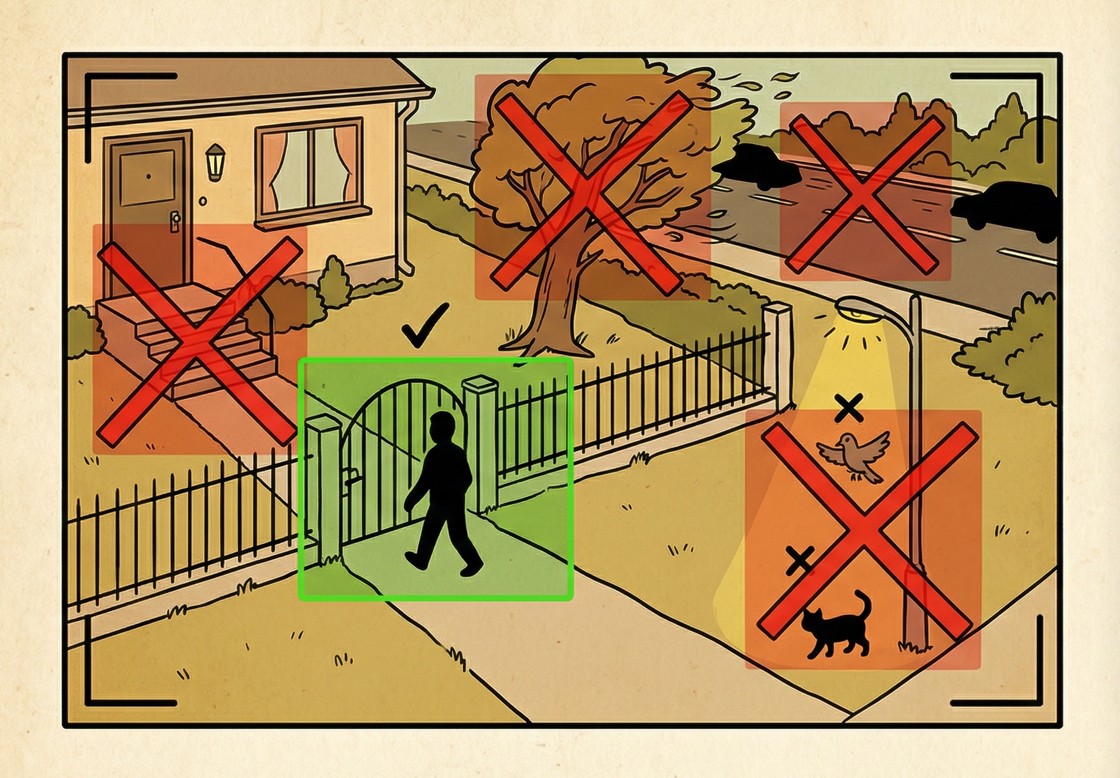

Правильный подход: нарисуй зоны детекции только там, где движение означает событие - входные двери, периметр забора, подход к воротам. Исключи зоны с деревьями, дорогой на заднем плане, участками с мерцающим освещением. Включи расписание детекции в соответствии с потребностями объекта. На камерах серии G2 с функцией AcuSense вместо классической детекции движения используй Smart Event → Intrusion Detection или Line Crossing с фильтром Human and Vehicle - это аппаратная классификация целей, которая кардинально уменьшает ложные срабатывания.

5. Монтаж камеры без учёта ИК-подсветки

Новичок монтирует камеру DS-2CD2143G2-I вплотную к стене или под навес так, что край объектива перекрывается козырьком или стеной. Днём изображение отличное. Ночью - половина кадра засвечена белым пятном: ИК-диоды подсвечивают близкую поверхность, и отражённый свет ослепляет сенсор.

Второй вариант той же ошибки: камера направлена через стекло. ИК-подсветка отражается от стекла прямо в объектив, изображение - сплошная белая пелена. Решение - либо отключить ИК и использовать внешнее освещение, либо перейти на камеру ColorVu (серия с индексом L в названии модели), которая работает с видимой LED-подсветкой и хорошо снимает через стекло.

При монтаже проверяй зону ИК-подсветки: между краем корпуса камеры и ближайшей поверхностью должен быть зазор минимум 15-20 см. Протестируй изображение в ночное время до сдачи объекта - не только днём.

6. Неправильная высота и угол монтажа камеры

Камера, установленная на высоте 6 метров и направленная вертикально вниз, даёт отличный вид на макушки голов, но не позволяет идентифицировать лица. Камера на высоте 2 метров на уровне глаз - вандалозащищённая купольная модель переживёт один удар кулаком, но не переживёт второй.

Для идентификации лиц рекомендованная монтажная высота - 2.5-3.5 метра с углом наклона не более 15° от горизонтали. Для общего обзора парковки или двора - 3-4 метра. Для периметра - 3-5 метров с прямым углом вдоль линии забора.

Камеры с функцией Face Capture (серии iDS с суффиксом /F) имеют жёсткие требования к монтажу, указанные в Installation Guide: высота 2.5-3 м, угол наклона 0-15°, расстояние до цели 2-8 м. Нарушение этих параметров не "ухудшает" распознавание - оно полностью перестаёт работать.

7. Не учтён угол обзора и фокусное расстояние

Клиент хочет "видеть номера машин на парковке". Инсталлятор ставит камеру с объективом 2.8 мм - и на записи видна вся парковка, но номерные знаки - нечитаемые пятна шириной 20 пикселей.

Фокусное расстояние 2.8 мм даёт угол обзора около 110° по горизонтали - это панорамный обзор большой территории, где детализация на расстоянии 15-20 метров уже недостаточна для идентификации. Для распознавания номерных знаков на расстоянии 20 метров нужно фокусное 6-12 мм в зависимости от монтажной высоты и угла.

Перед выбором камеры определи задачу каждой точки: обзор (detection), распознавание (recognition) или идентификация (identification). Для обзора подойдёт 2.8 мм, для распознавания - 4-6 мм, для идентификации лиц и номеров - 6-12 мм или варифокальная модель с моторизованным объективом (суффикс Z в названии модели, например DS-2CD2643G2-IZS). Воспользуйся калькулятором объективов на сайте Hikvision или загрузи приложение iVMS-4200 → Camera Lens Calculator.

8. Игнорирование влагозащиты при монтаже

Камера с рейтингом IP67 по умолчанию защищена от пыли и кратковременного погружения в воду. Но эта защищённость касается корпуса камеры, а не кабельного подключения. Новичок выводит RJ45-коннектор из камеры, обжимает его под дождём, не использует влагозащитную муфту из комплекта - и через месяц-два вода попадает под коннектор, контакты окисляются, камера начинает "моргать".

Каждая наружная камера Hikvision комплектуется waterproof kit - резиновой муфтой, которая надевается на соединение RJ45. Используй её всегда при наружном монтаже. Если кабель заводится в монтажную коробку (back box) - герметизируй кабельные вводы силиконовым герметиком или специальными гермовводами. Оставляй петлю кабеля (drip loop) перед входом в коробку, чтобы вода стекала с кабеля вниз, а не затекала внутрь.

Отдельный момент - монтаж купольных камер потолочного типа (DS-2CD21x3) на улице. Эти камеры имеют рейтинг IP67 только в сериях для наружного монтажа. Если взять indoor-версию и поставить под навес - она не выдержит конденсат и перепады температуры. Всегда проверяй рабочий температурный диапазон в даташите: для уличных камер это обычно от -30°C до +60°C.

9. Забытый NTP и неправильный часовой пояс

Камера и регистратор из коробки имеют время GMT+8 (китайский часовой пояс). Если инсталлятор не изменит часовой пояс и не настроит NTP-синхронизацию, все записи в архиве будут с неправильными метками времени. Когда клиент попытается найти событие за конкретное время - он его не найдёт, потому что в архиве это событие записано со смещением в несколько часов.

Ещё хуже, когда камера и регистратор имеют разное время: при просмотре канала в реальном времени изображение есть, а при попытке найти запись за этот момент - регистратор показывает пустой таймлайн, потому что ищет по своему времени, а запись проиндексирована по времени камеры.

Настрой NTP-сервер на регистраторе (Configuration → System → Time Settings → NTP). Используй публичный NTP-пул (например, pool.ntp.org или time.google.com) или локальный NTP-сервер в сети клиента. Регистратор может выступать NTP-сервером для камер, подключённых к его PoE-портам - включи эту функцию, чтобы все устройства синхронизировались с одним источником времени.

10. Сдача объекта без тестирования и документации

Камеры установлены, изображение есть, запись идёт, клиент доволен. Инсталлятор собирает инструменты и уезжает. Через два дня клиент звонит: "Push-уведомления не приходят". Или: "Я настроил отправку email при движении - ничего не приходит".

Перед сдачей протестируй каждую цепочку событий от начала до конца: пройди перед камерой - проверь, что детекция срабатывает в веб-интерфейсе (Event → Notification → Log пишет событие). Проверь, что push-уведомления приходят на телефон клиента в Hik-Connect. Если настроена отправка email - отправь тестовое письмо (Configuration → Network → Email → Test). Если есть запись по событию - проверь, что в архиве появляется соответствующий сегмент с правильной меткой времени.

Вторая часть проблемы - отсутствие документации. Инсталлятор подключил 16 камер, пронумеровал каналы в регистраторе "Камера 1, Камера 2... Камера 16", кабели не промаркировал, IP-адреса записал на салфетке, схему не составил. Через полгода на объект приезжает другой монтажник для обслуживания или расширения. Какая камера на каком канале? Куда физически идёт кабель с 5-го порта? Какой IP у камеры на парковке? Никто не знает.

Каждый объект должен иметь: таблицу камер (название/описание, канал NVR, IP-адрес, модель, фокусное расстояние, MAC-адрес), схему прокладки кабелей с маркировкой обоих концов каждого кабеля, пароли доступа (переданные клиенту), контакты инсталлятора для поддержки. Сохрани конфигурацию регистратора в файл (Maintenance → Export Configuration) и передай клиенту копию на флешке или в облачном хранилище. Это занимает 30 минут на объекте - и экономит часы при каждом следующем визите.
