Настройка учета рабочего времени на контроллерах Dahua

Разберем настройку учета рабочего времени на примере контроллера от компании Dahua DHI-ASC3202B.



1. Выбор контроллера

Для корректной работы учета рабочего времени нужен контроллер который поддерживает двусторонний проход. На данный момент доступны только два таких контроллера DHI-ASC3202B для одной двери в режиме двусторонний проход, и DHI-ASC2202B-D для двух дверей с двусторонним проходом.



2. Выбор считывателей

К контроллеру нам нужны еще два считывателя, которые устанавливаются перед дверью (Вход) и за дверью (Выход) для одной двери в режиме двусторонний проход.

Если необходимо устанавливать считыватели другого производителя, например Hikvision или U-Prox, тогда нужно выбирать считыватели с протоколом Wiegand, а если будете устанавливать Dahua считыватели тогда Wiegand или RS-485. Если не знаете какой считыватель выбрать, берите Dahua считыватели и не прогадаете, это сэкономит вам кучу времени и нервов.

При комбинировании считывателей других производителей возникнут проблемы с карточками, каждый бренд считывателей будет считывать свой уникальный код с карточки, и придется каждому пользователю создавать несколько онлайн карточек в SmartPSS Lite для каждого бренда считывателя.



3. Добавление контроллера и выставление времени

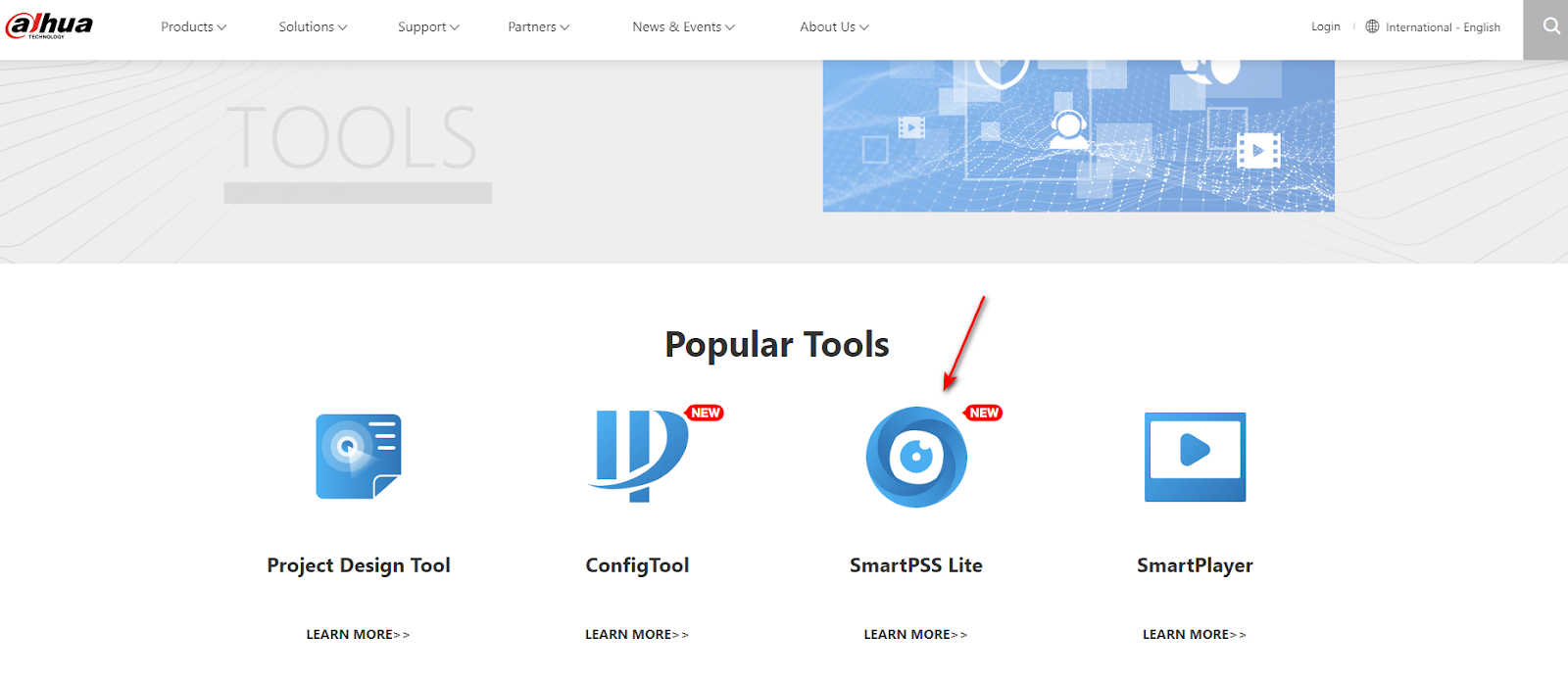

Учет рабочего времени мы будем настраивать через программу для ПК SmartPSS Lite. Скачать ее можете по ссылке: https://support.dahuasecurity.com/en/tools или обратиться в нашу техническую поддержку для получения программы (рис.3.1).

Рисунок 3.1



Для настройки добавьте контроллер в программу SmartPSS Lite, затем перейдите в категорию Менеджер устройств и нажмите Авто поиск, в открывшемся окне выберите контроллер и нажмите Добавить, далее введите логин и пароль, которым вы активировали контроллер, или активируйте его если он не активирован (рис.3.2).

Рисунок 3.2

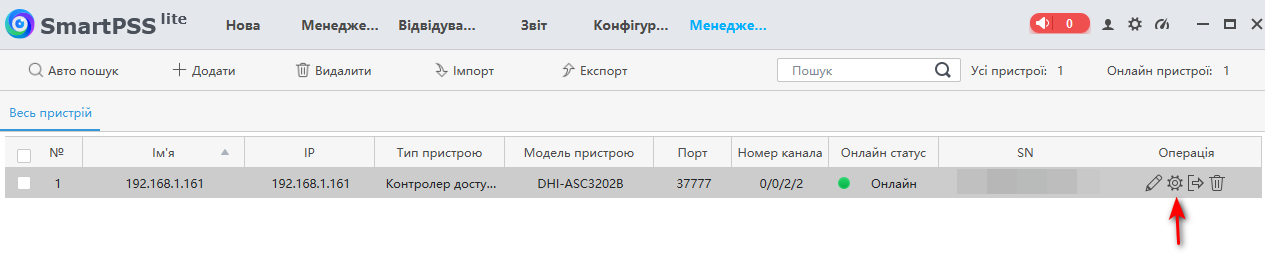

Следующим шагом нужно перейти в настройки контроллера и синхронизировать время, или задать NTP с DST для автоматической синхронизации времени через интернет (рис.3.3).



Рисунок 3.3



После успешной настройки времени нужно нажать Сохранить (рис.3.4).

Рисунок 3.4

Время успешно настроено.



4. Настройка WEB интерфейса контроллера DHI-ASC3202B

(Если у вас контроллер DHI-ASC2202B-D пропустите этот пункт, он вам не нужен)

Контроллер DHI-ASC3202B по умолчанию "из коробки" идет на две двери с односторонним проходом. Поскольку, для настройки учета рабочего времени нам такой вариант не подходит, нужно зайти на его WEB интерфейс через его IP адрес используя браузер Google Chrome, так же, как вы заходите на камеру или регистратор. В открывшемся окне выберите Main Control, поскольку у нас контроллер один и будет работать как основной, и нажмите Next для продолжения (актуально для SmartPSS Lite до конца 2023 года) (рис.4.1).

Если вы не видите эти настройки, значит у вас контроллер не активирован, сперва активируйте контроллер.

Рисунок 4.1

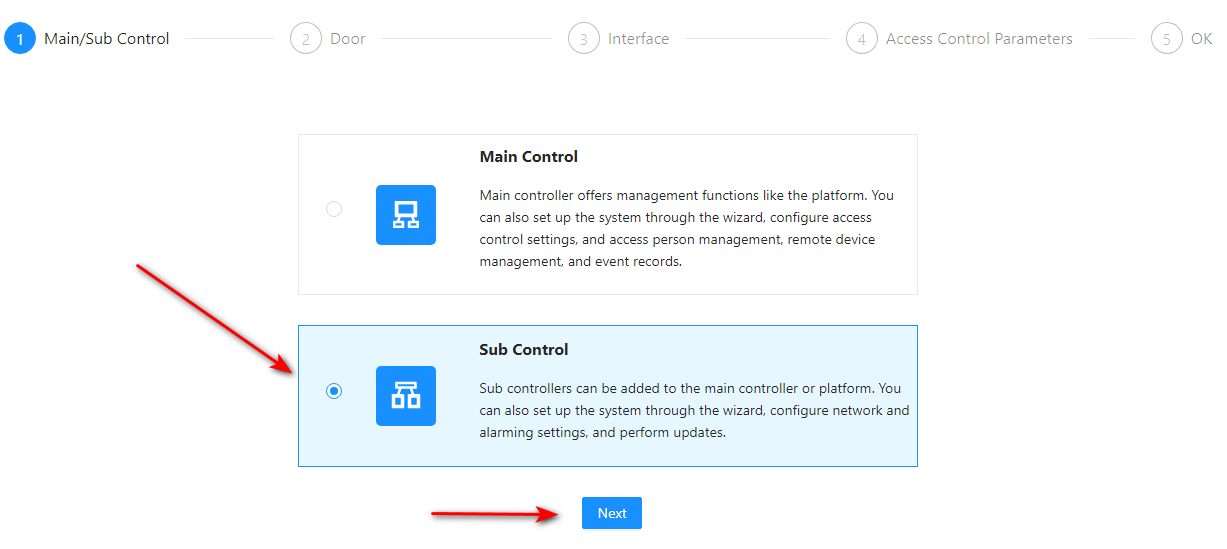

Если используете новую версию SmartPSS Lite 2024 года (V1.003.0000005.0), тогда, чтобы добавить контроллер в SmartPSS Lite, надо перевести его в режим Sub Control и нажмите Next для продолжения (рис.4.2).

Рисунок 4.2

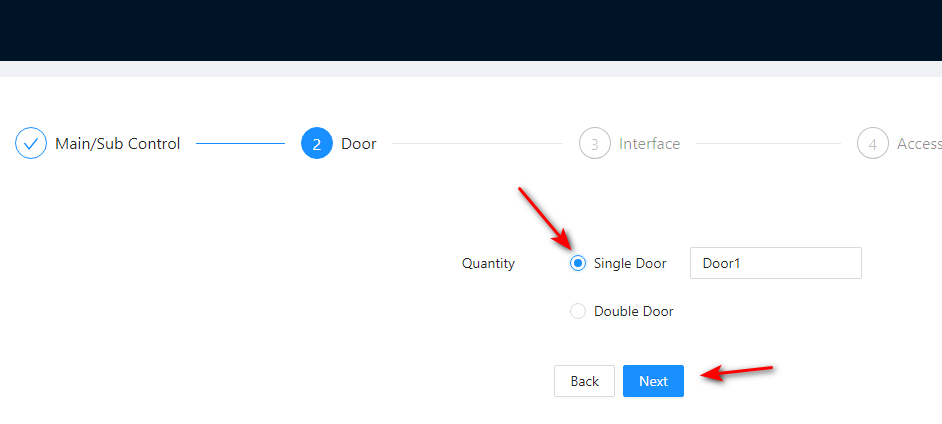

На втором шаге выберите количество дверей Single Door, у вас после этого выбора будет одна дверь, это нужно сделать для того, чтобы был двусторонний проход, и нажимаем Next для продолжения (рис.4.3).

Рисунок 4.3

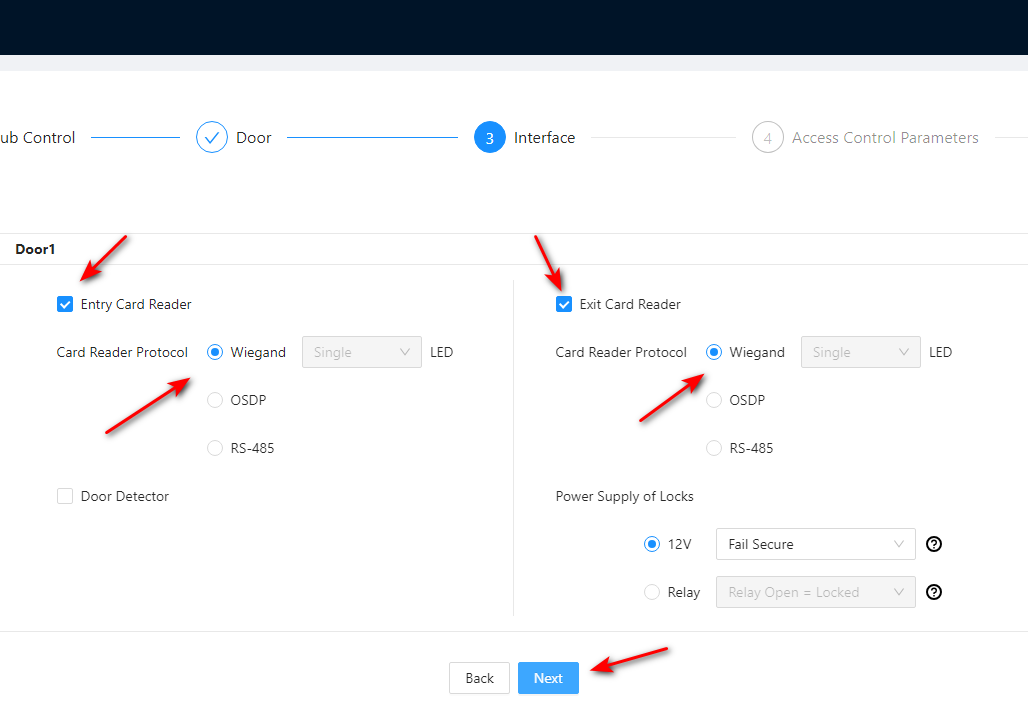

На третьем шаге выберите для двери Door 1 входной считыватель Entry Card Reader и считыватель на выход Exit Card Reader, а также их протокол подключения к контроллеру, в случае примера это Wiegand и нажмите Next для продолжения (рис.4.4).

Рисунок 4.4

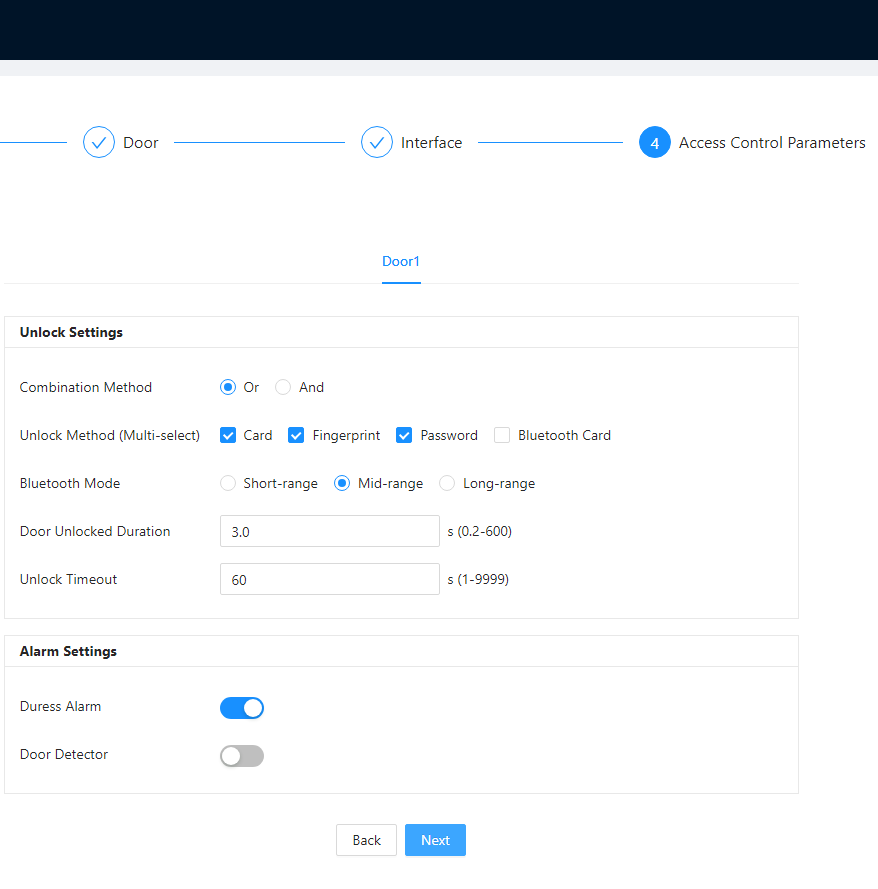

На четвертом шаге установите правила прохода, и время закрытия дверей, или оставьте настройки по умолчанию, ничего не меняя и нажмите Next для продолжения и сохранения настроек (рис.4.5).

Рисунок 4.5

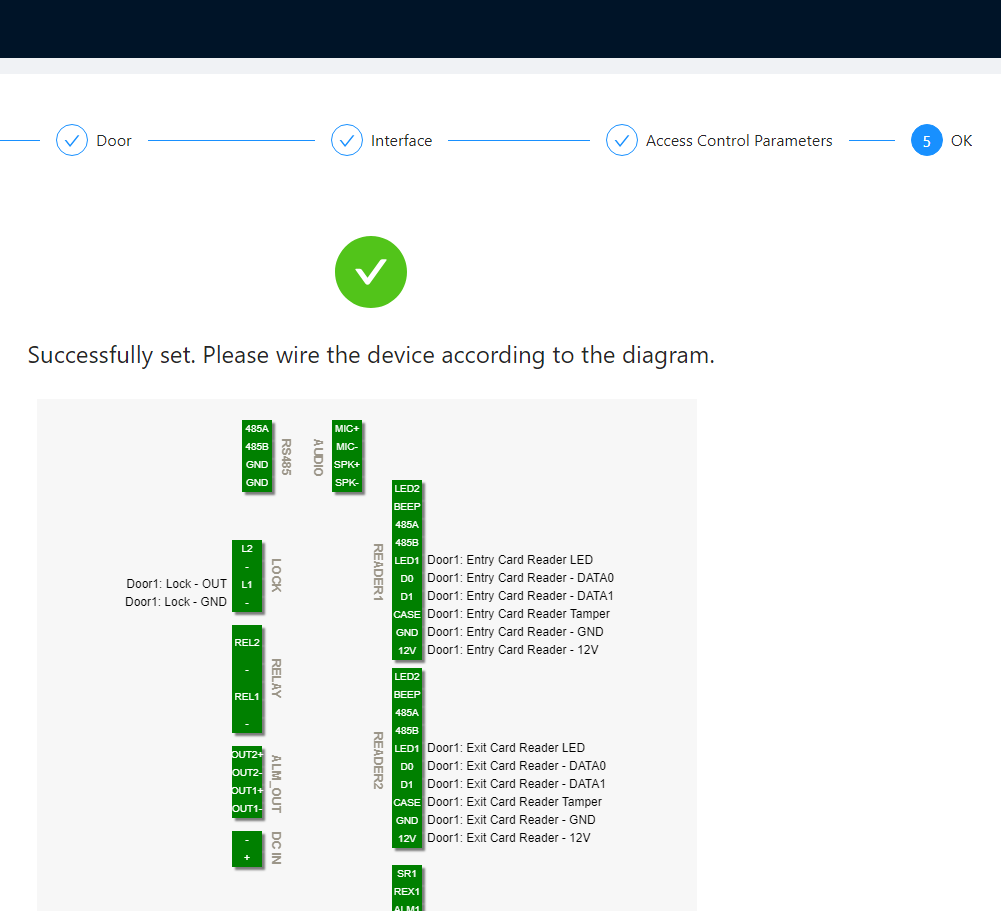

На последнем пятом этапе контроллер покажет вам готовую схему подключения для считывателей и дверей. Схема создается на основе ваших предыдущих конфигураций (рис. 4.6).

Рисунок 4.6



Далее нажмите OK и контроллер автоматически перезагрузится применив все ваши изменения.

На этом настройка контроллера в WEB интерфейсе завершена, можно закрывать Google Chrome и возвращаться к SmartPSS Lite для дальнейшей настройки.



5. Настройка контроля доступа для персонала

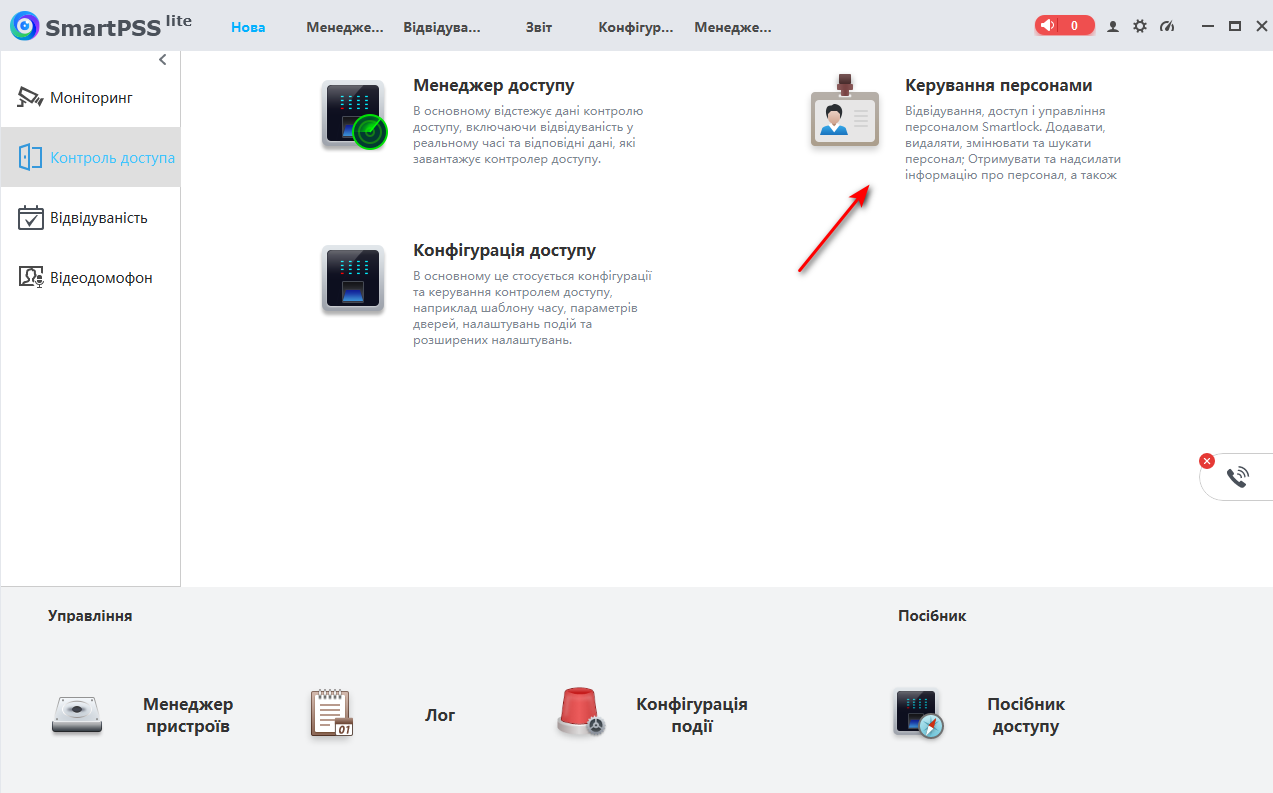

В SmartPSS Lite откройте вкладку Контроль доступа и нажмите на Управление персонами (рис. 5.1).

Рисунок 5.1

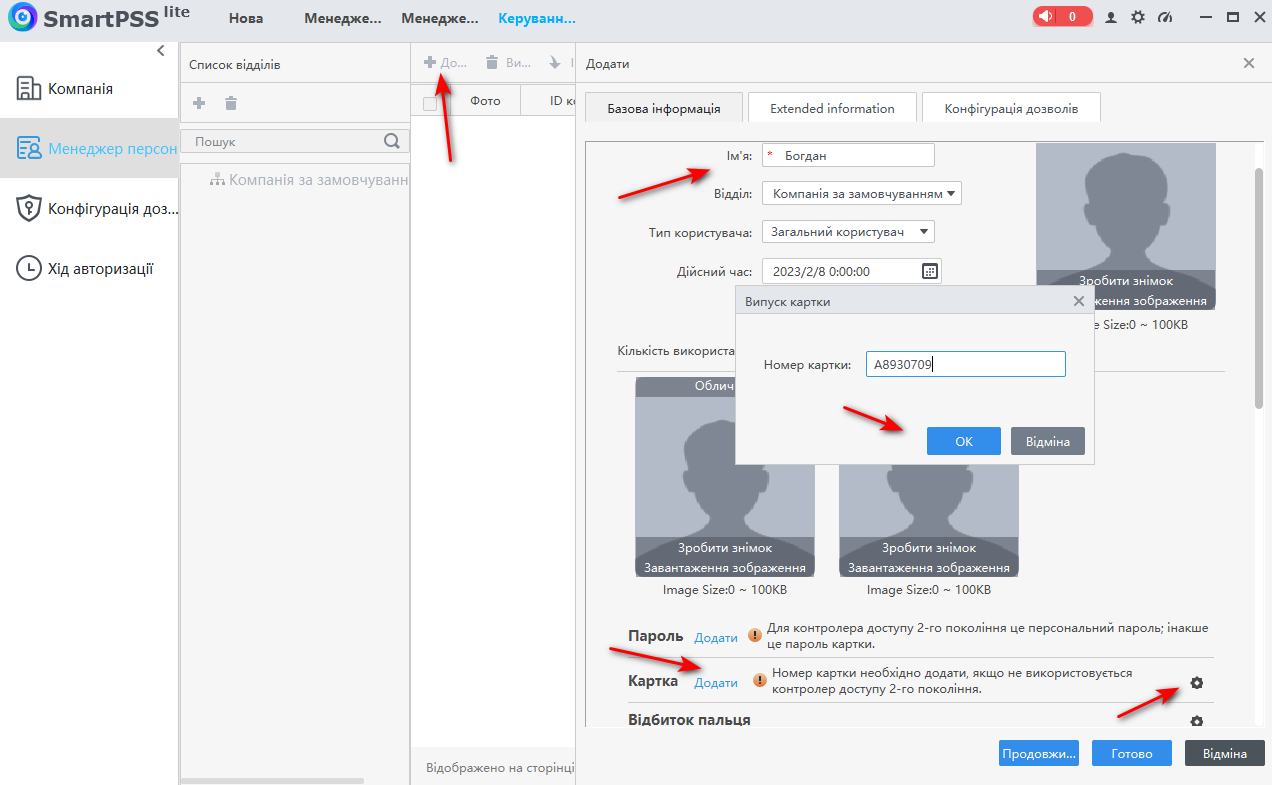

В открывшейся вкладке нажмите +Добавить, чтобы добавить нового пользователя, далее запишите его Имя и другие данные. Напротив надписи Карточка нажмите на иконку в виде шестеренки (рис. 5.2).

Рисунок 5.2



В открывшемся окне выберите дверь и считыватель к которому будете прикладывать карту и нажмите OK, чтобы подтвердить выбор (рис. 5.3).

Рисунок 5.3



Далее нажмите Добавить возле надписи Карточка и приложите к выбранному считывателю карточку, после короткого звукового сигнала считывателя, код карточки должен появиться в окне (рис. 5.2) затем нажмите OK для подтверждения, и Готово для сохранения всех данных.

Пользователь добавлен, такое же действие нужно повторить для других пользователей.



6. Конфигурация разрешений

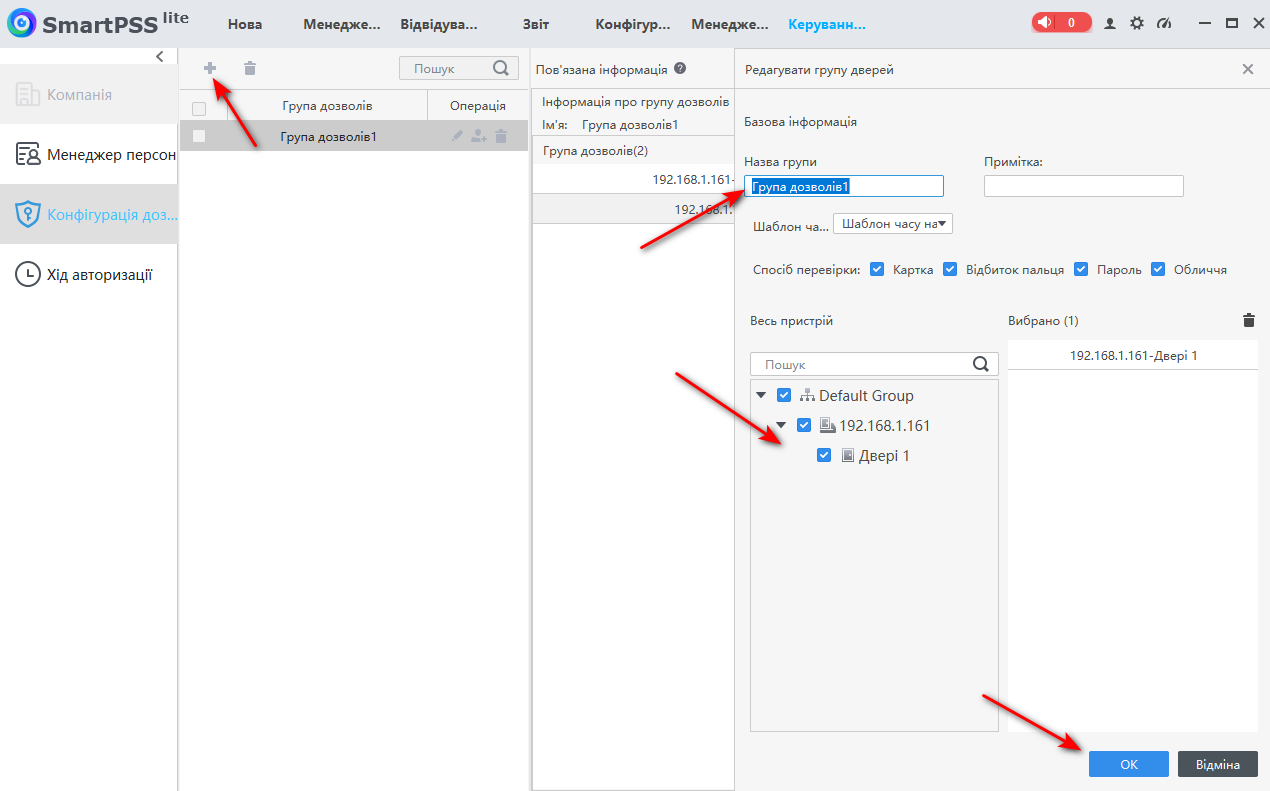

Для создания группы разрешений нажмите + , справа появится окно в котором измените название группы (если необходимо), по умолчанию Группа разрешений1, и выберите Двери 1 - это двери к которым вы потом добавите пользователей, чтобы они могли открывать двери. Для подтверждения нажмите OK (актуально для SmartPSS Lite до конца 2023 года) (рис. 6.1).

Рисунок 6.1

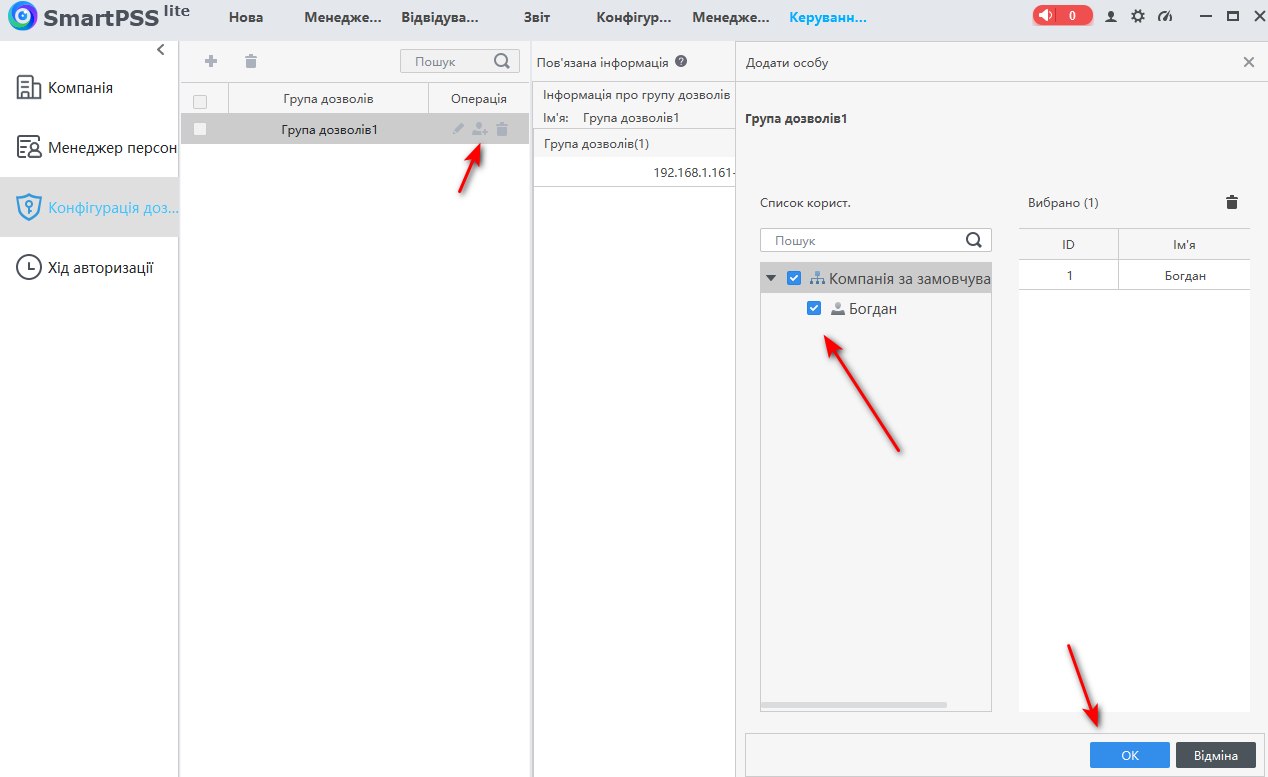

Следующим шагом нужно привязать пользователей к двери, для этого нажмите на + с иконкой человека возле Группа разрешений1 (если вы название группы не меняли), откроется справа окно в котором выберите всех людей, которые будут проходить через Дверь 1. Для подтверждения нажмите OK (рис. 6.2).

Рисунок 6.2



Все успешно настроено, теперь приложив карточку к считывателю дверь должна открываться.

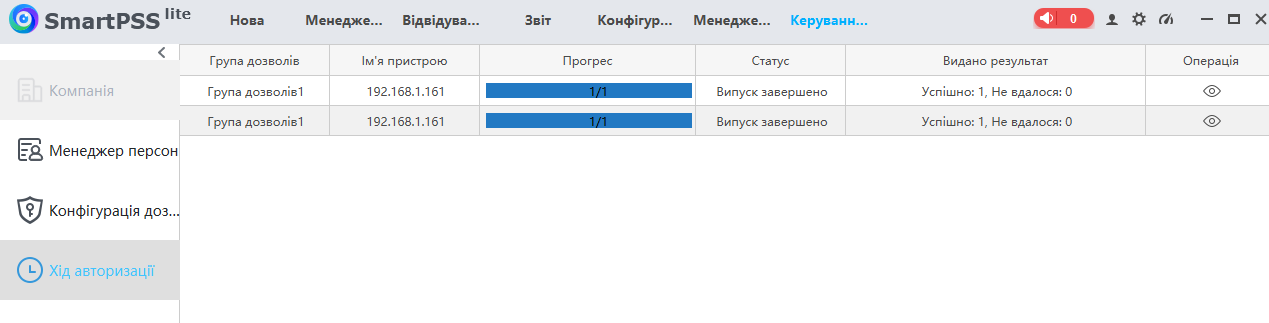

Если вы все сделали верно во вкладке Ход авторизации, результат автоматической загрузки группы доступа на контроллер будет успешный (рис. 6.3).



Рисунок 6.3

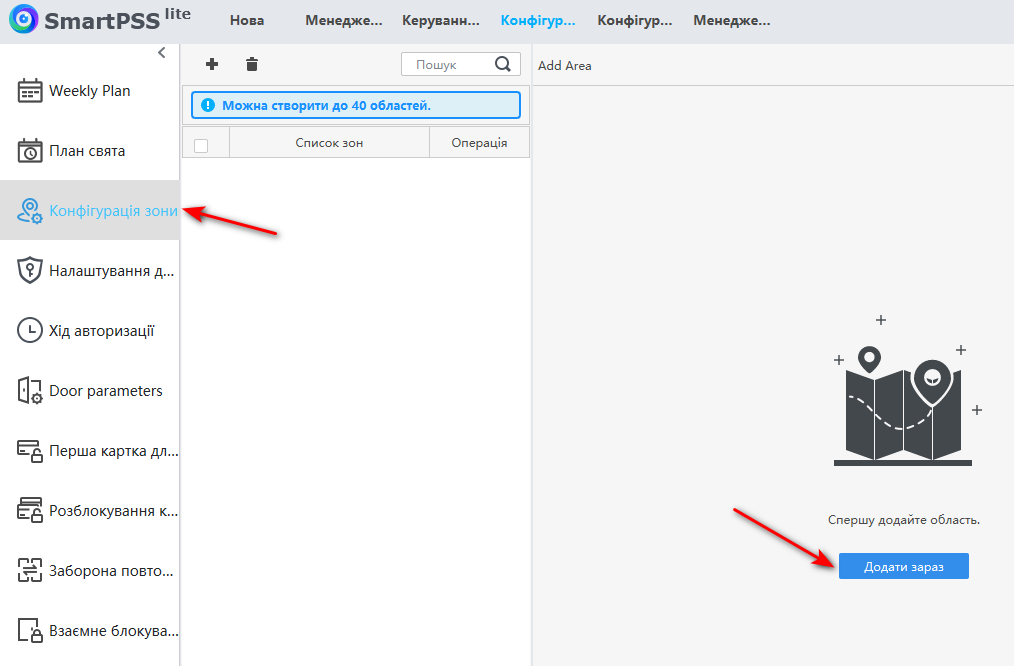

Если используете новую версию SmartPSS Lite 2024 года (V1.003.0000005.0), тогда нажмите Конфигурация зоны, а затем Добавить сейчас (рис. 6.4).

Рисунок 6.4

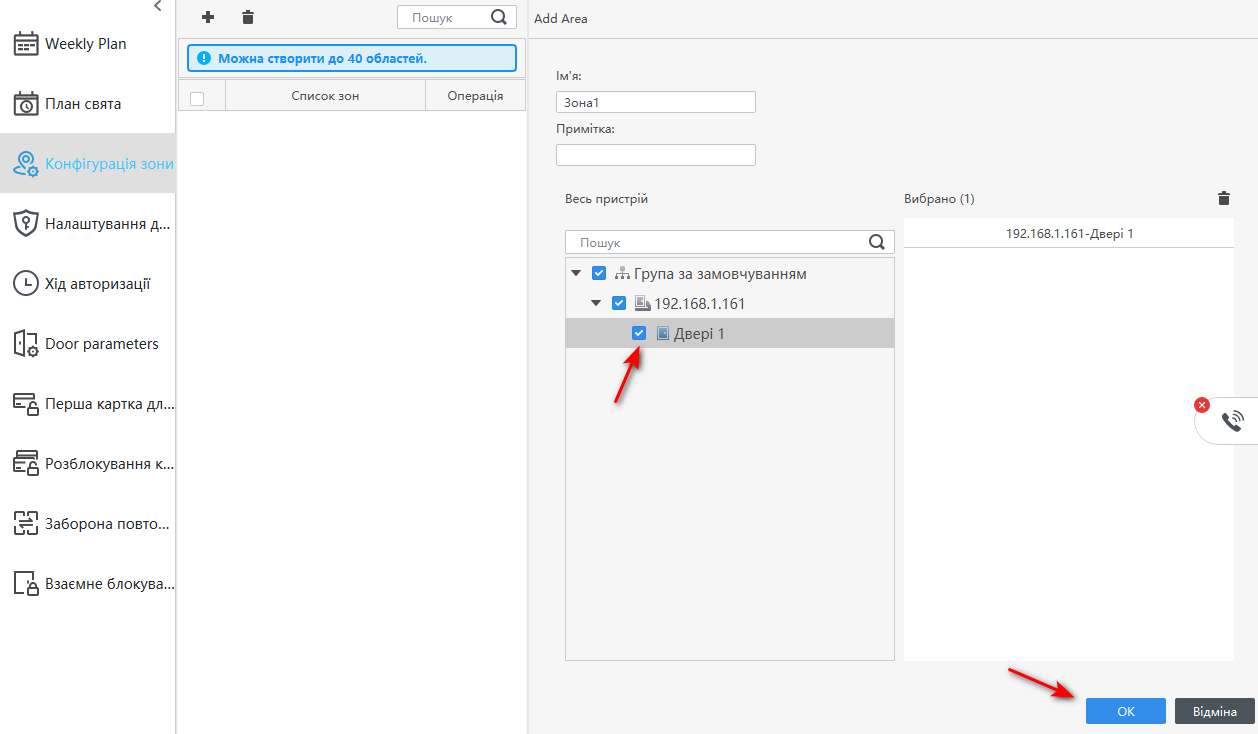

Выберите Дверь 1 - это дверь к которой вы потом добавите пользователей, чтобы они могли открывать двери. Нажмите ОК для сохранения настроек (рис. 6.5).

Рисунок 6.5

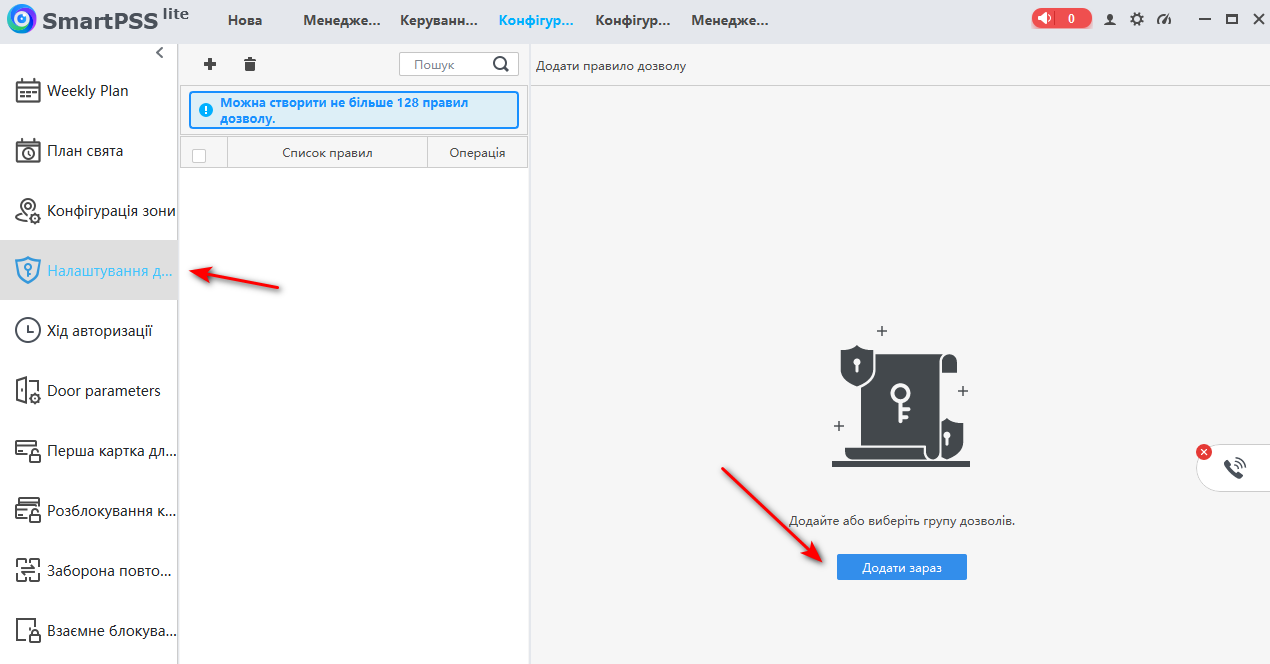

Затем перейдите в Настройки дверей, и нажмите Добавить сейчас, чтобы создать Правило доступа1 и "привязать" пользователей к двери (рис. 6.6).

Рисунок 6.6

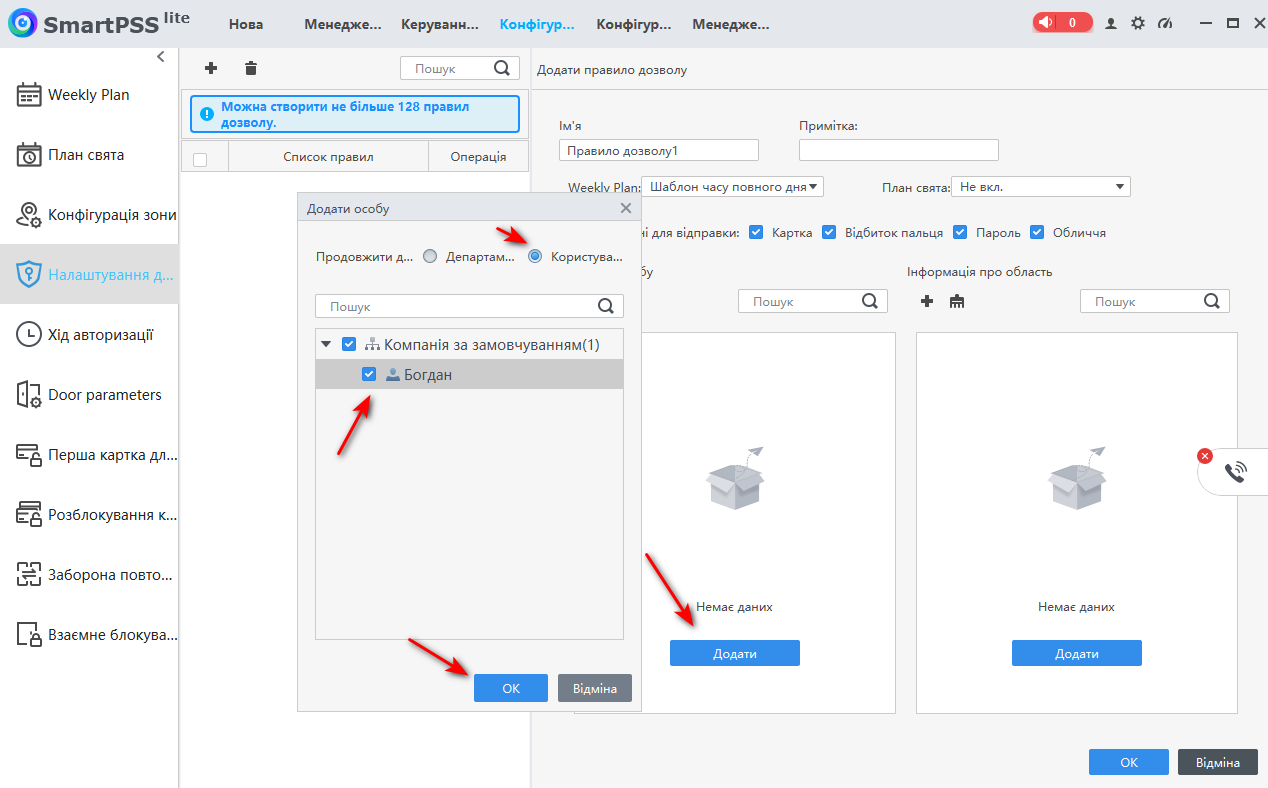

В категории Инф. о лице нажмите Добавить, выберите пользователя и нажмите ОК для подтверждения (рис. 6.7).

Рисунок 6.7

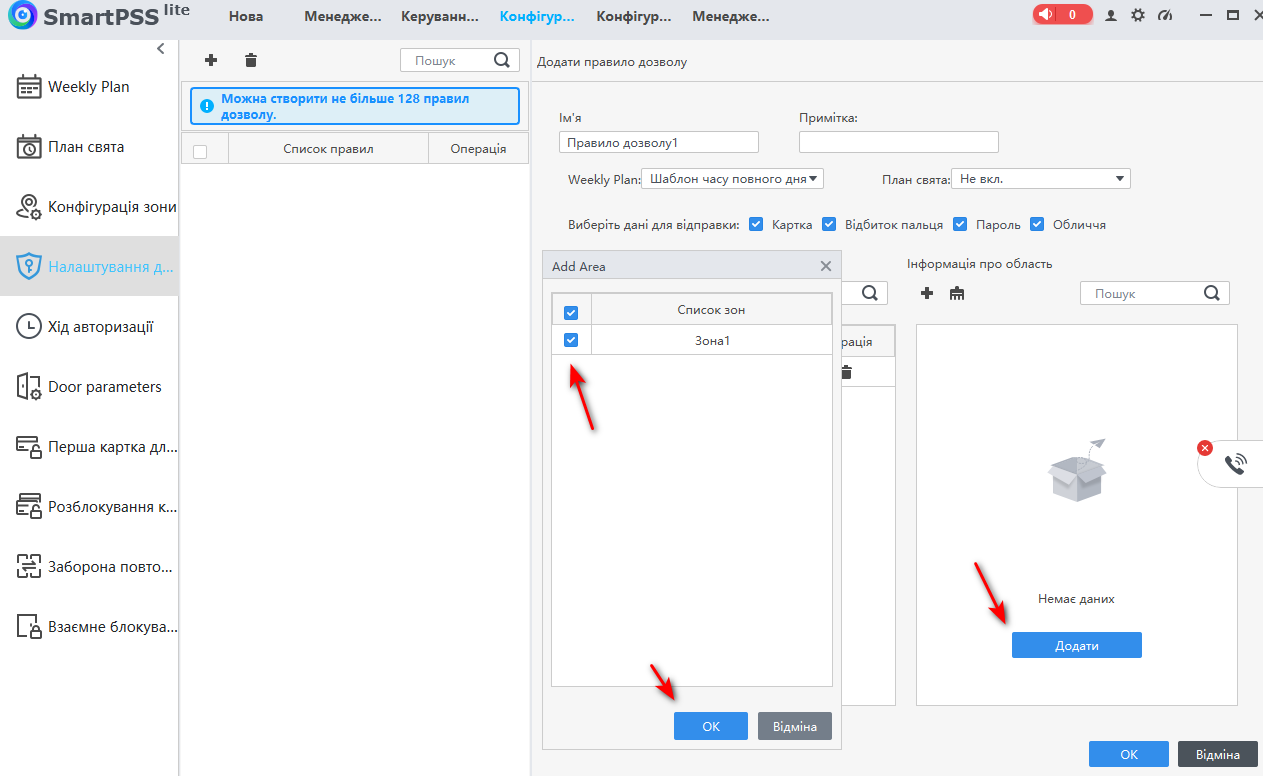

В категории Информация об области нажмите Добавить, выберите Зона1 нажмите ОК для подтверждения (рис. 6.8).

Рисунок 6.8



7. Настройка учета рабочего времени

В этом разделе перейдем к настройке учета рабочего времени, начнем с периода посещения (графика посещения объекта, рабочего времени).



7.1 Период посещения

Нажмите + Добавить и создайте период посещения (рис.7.1.1).

Рисунок 7.1.1

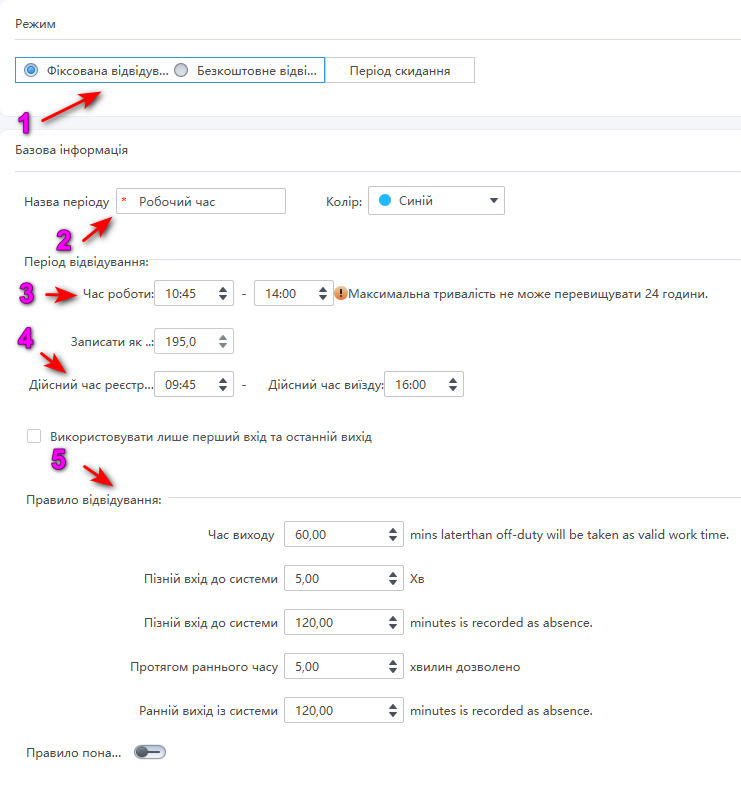

1. В окне справа выберите нужный режим работы, по умолчанию Фиксированная посещаемость.
2. Дайте Название периода и Цвет, если нужно.
3. Задайте Время работы (рабочее время работников), например с 10:45 - 14:00 как на скриншоте (рис.7.1.2).
4. Задайте Действительное время регистрации и Действительное время выезда, это время в течение которого разрешается ранний приход и поздний выход. Советуем ставить 1-2 часа от рабочего времени.
5. Правило посещения рекомендуем оставить без изменений, менять только при необходимости.

Рисунок 7.1.2



7.2 График посещения

Следующим шагом нужно настроить график посещения объекта пользователями. Перейдите на вкладку График посещения и создайте новый график нажав + Добавить. Справа в категории Имя смещения задайте название графика. Затем перетащите созданный Период с рабочим временем на календарь, а именно на рабочие дни и нажмите Сохранить (рис.7.2.1).

Рисунок 7.2.1



Следующим шагом нужно выбрать двери через которые будет вестись учет рабочего времени в разделе Настройка точки посещаемости, в нашем случае это Дверь 1 (рис.7.2.2).

Рисунок 7.2.2



7.3 Отчеты

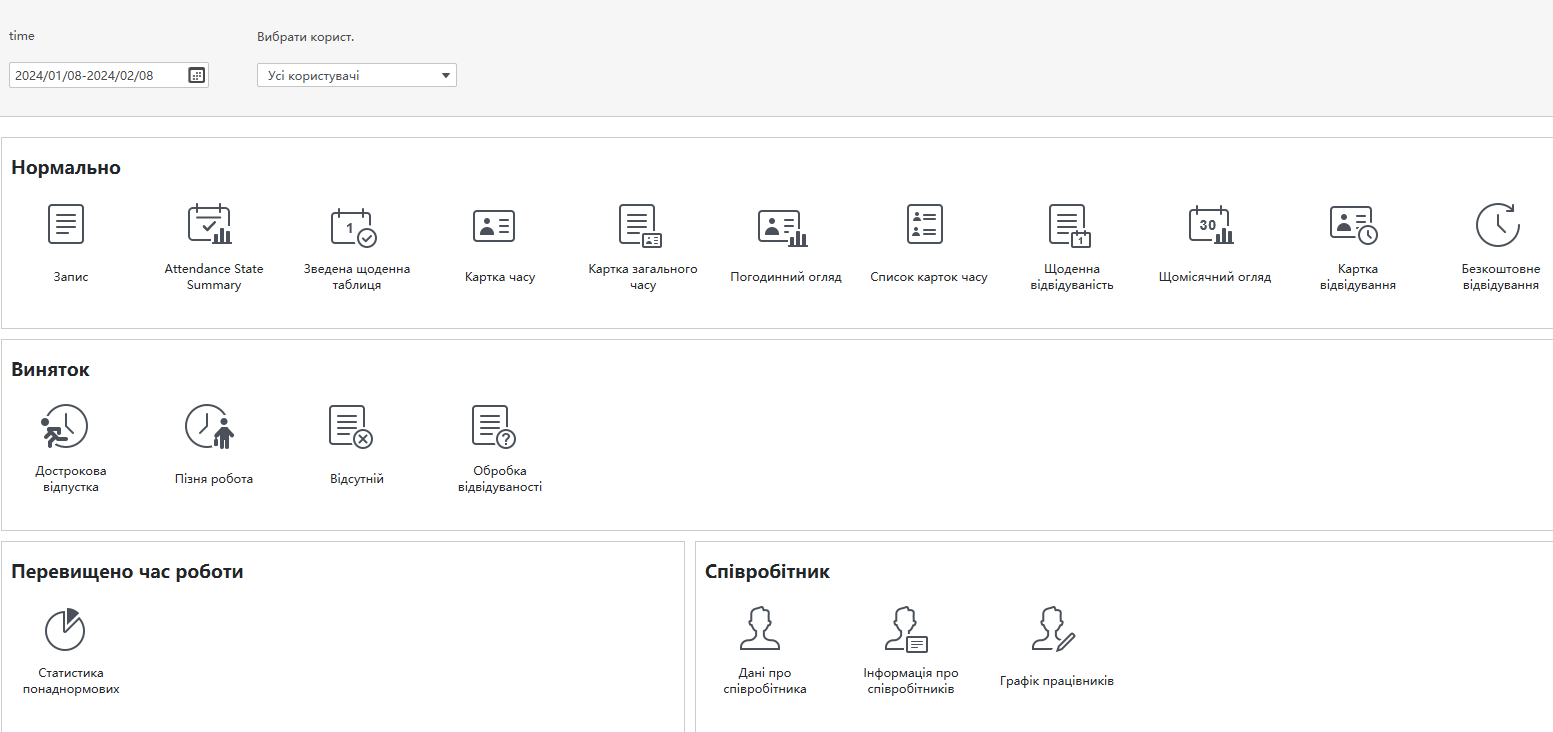

На этом настройка учета рабочего времени завершена. Можно перейти во вкладку Отчет и сформировать в конце рабочего дня нужный отчет (рис.7.3.1).

Рисунок 7.3.1

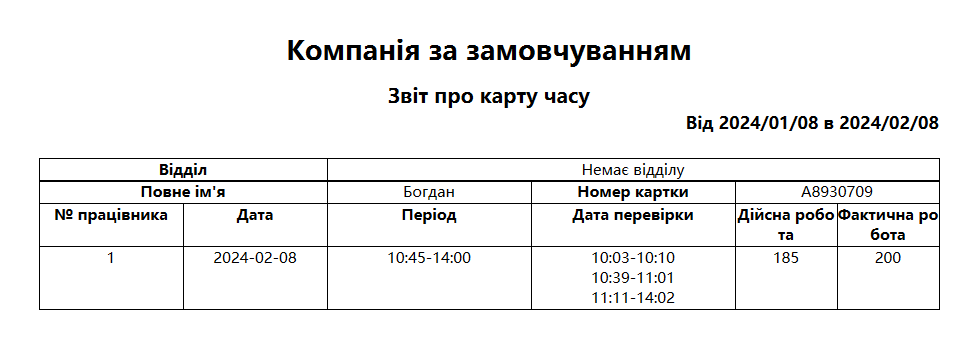

Примеры сформированного отчета (рис.7.3.2).



Рисунок 7.3.2
