Що таке WDR і як він працює на практиці

Пам’ятка для інсталяторів-початківців: що робить WDR, коли він потрібний, і чому “лікувати” ним мерехтіння — погана ідея.

Навіщо взагалі потрібний WDR

На об’єкті часто трапляється сцена, де в одному кадрі є:

• дуже яскрава зона (вікно, небо, прожектор, фари),
• і дуже темна зона (обличчя людини в тіні, салон авто, тамбур, під’їзд).

У такому випадку камера без спеціальних режимів зазвичай обирає щось одне:

• або “нормально” показує яскраве — і темне провалюється в чорне,
• або “нормально” показує темне — і яскраве вибивається в біле.

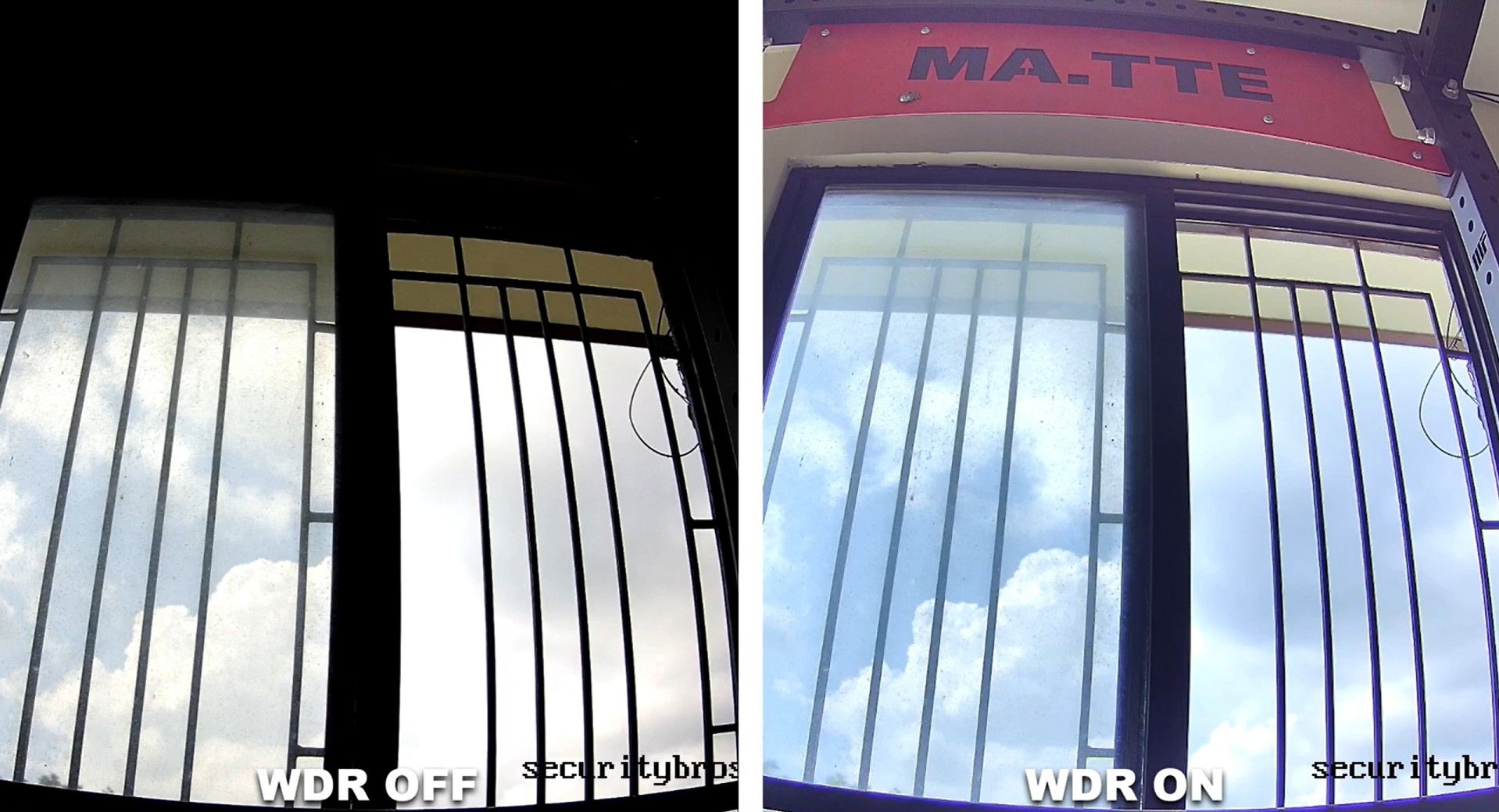

WDR (Wide Dynamic Range) якраз потрібний, щоб камера зберегла деталі і у світлих, і у темних ділянках: обличчя людини залишається читабельним, і при цьому вікно не перетворюється на білу пляму.

WDR — це не інструмент покращення, а технічний компроміс.

WDR не робить зображення “красивішим” завжди. Він вмикається тільки коли є контраст (яскраво/темно) і допомагає “витягнути” деталі. За це камера розплачується додатковою обробкою, і іноді — побічними ефектами.

Два варіанти WDR (важливо знати інсталятору)

На ринку під словом WDR можуть ховатися різні механіки.

1) Апаратний WDR (Multiple Exposure, кілька експозицій)
Камера робить кілька “знімків” однієї сцени з різною витримкою (умовно: коротка — для яскравого, довга — для темного) і об’єднує їх в один кадр.
Плюс: краще витягує деталі у контрастних сценах.
Мінус: при русі можуть з’являтися подвійні контури/шлейфи (ghosting).

2) Digital WDR (цифровий WDR)
Камера не “розширює можливості сенсора”, а програмно підлаштовує яскравість і контраст (тональне перетворення).
Плюс: іноді виглядає “приємніше” і простіше за ресурсами.
Мінус: може давати “плоске” або неприродне зображення, гірше працює у складних сценах.

Для новачка головне: WDR буває різний, і тому “на одній камері працює ідеально, на іншій — дивно”.

Де WDR реально потрібний (типові кейси)

Запам’ятай три класичні ситуації:

1. Люди на фоні вікна/дверного отвору
   Без WDR людина — темний силует, з WDR — обличчя й одяг читаються.

2. В’їзд/виїзд, ворота, парковка вдень
   Фон (небо/сонце) яскравий, об’єкт під козирком — темний.

3. Фари вночі
   Якщо фари “випалюють” кадр, іноді ефективніший не WDR, а HLC (про нього нижче).

Споріднені функції, які плутають з WDR

Щоб не вмикати все підряд:

• BLC (Back Light Compensation) — корисно, коли важливий передній план, а фон яскравий. Працює грубо: “піднімає” об’єкт, але може вибити фон.
• HLC (High Light Compensation) — придушує точкові яскраві джерела (фари, прожектори), щоб проявити деталі поруч.

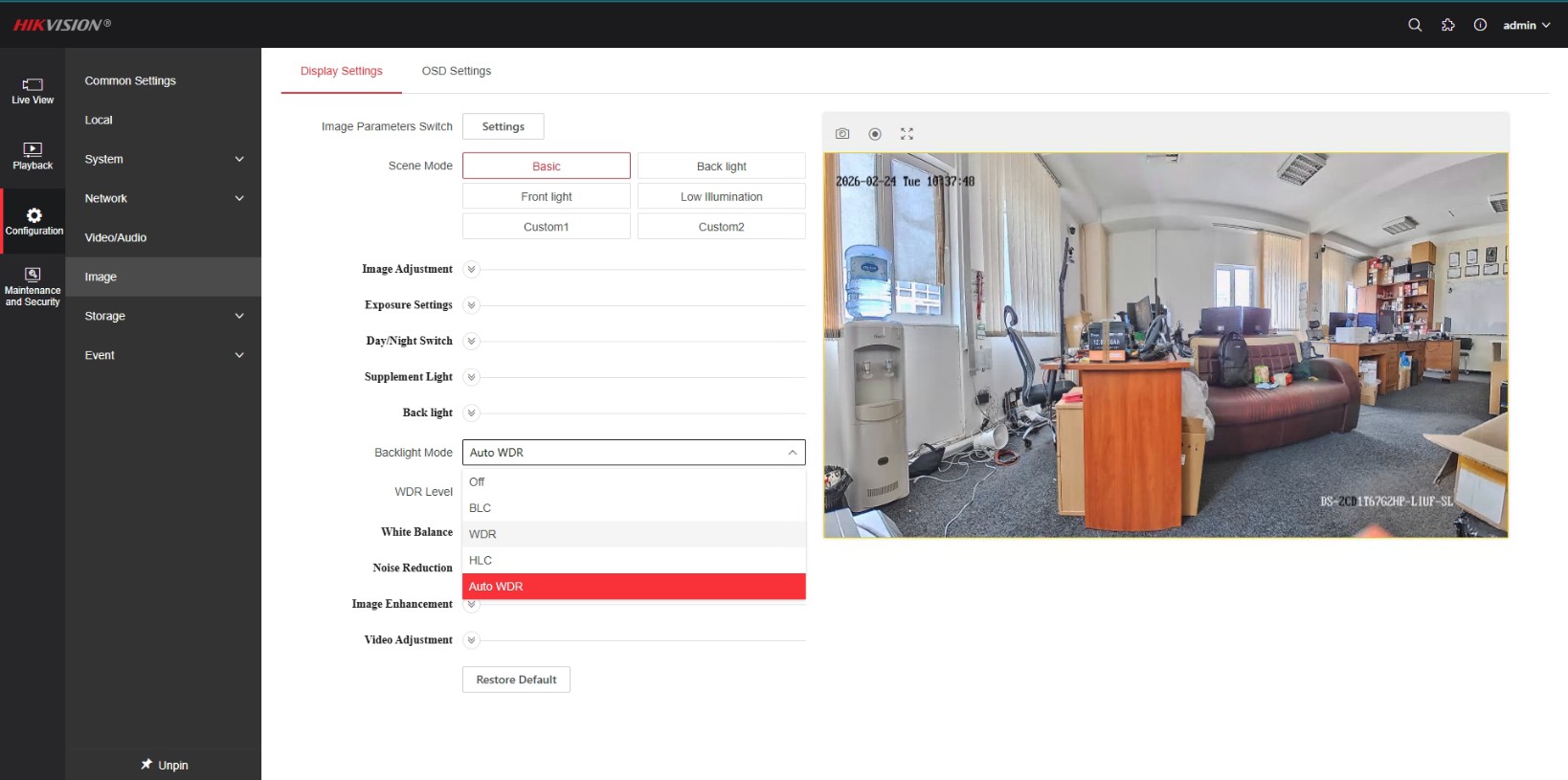

На нових камерах налаштування знаходяться тут:

Правило:
WDR — коли в кадрі одночасно важливі і тіні, і світла.
HLC — коли заважають саме яскраві “точки” (фари/лампи).
BLC — коли важливий об’єкт на передньому плані, а фоном можна “пожертвувати”.

Які побічні ефекти WDR треба знати заздалегідь

Це важливо проговорювати замовнику й враховувати при налаштуванні:

• Шлейфи/подвійні контури при русі (особливо у WDR через кілька експозицій).
• Шум у тінях: коли камера “витягує” темні зони, часто піднімається підсилення — і зображення стає “зернистим”.
• Неприродне зображення вночі: іноді кольори/контраст виглядають дивно.

Якщо бачиш такі симптоми — не “крути рівень WDR до упору”, а оціни: чи дійсно WDR потрібний у цій сцені.

Мерехтіння (блимання) зображення через імпульсне світло: чому WDR іноді “допомагає”, але так робити не треба

Звідки береться мерехтіння

Часта ситуація: на фоні LED-світильник, екран, рекламна вивіска, і зображення “пульсує”, йдуть смуги, змінюється яскравість.

Це зазвичай трапляється через неспівпадіння:

• частоти пульсації світла,
• і параметрів зйомки камери (частота кадрів, витримка, стандарт 50/60 Hz).

Як усунути мерехтіння від імпульсного освітлення

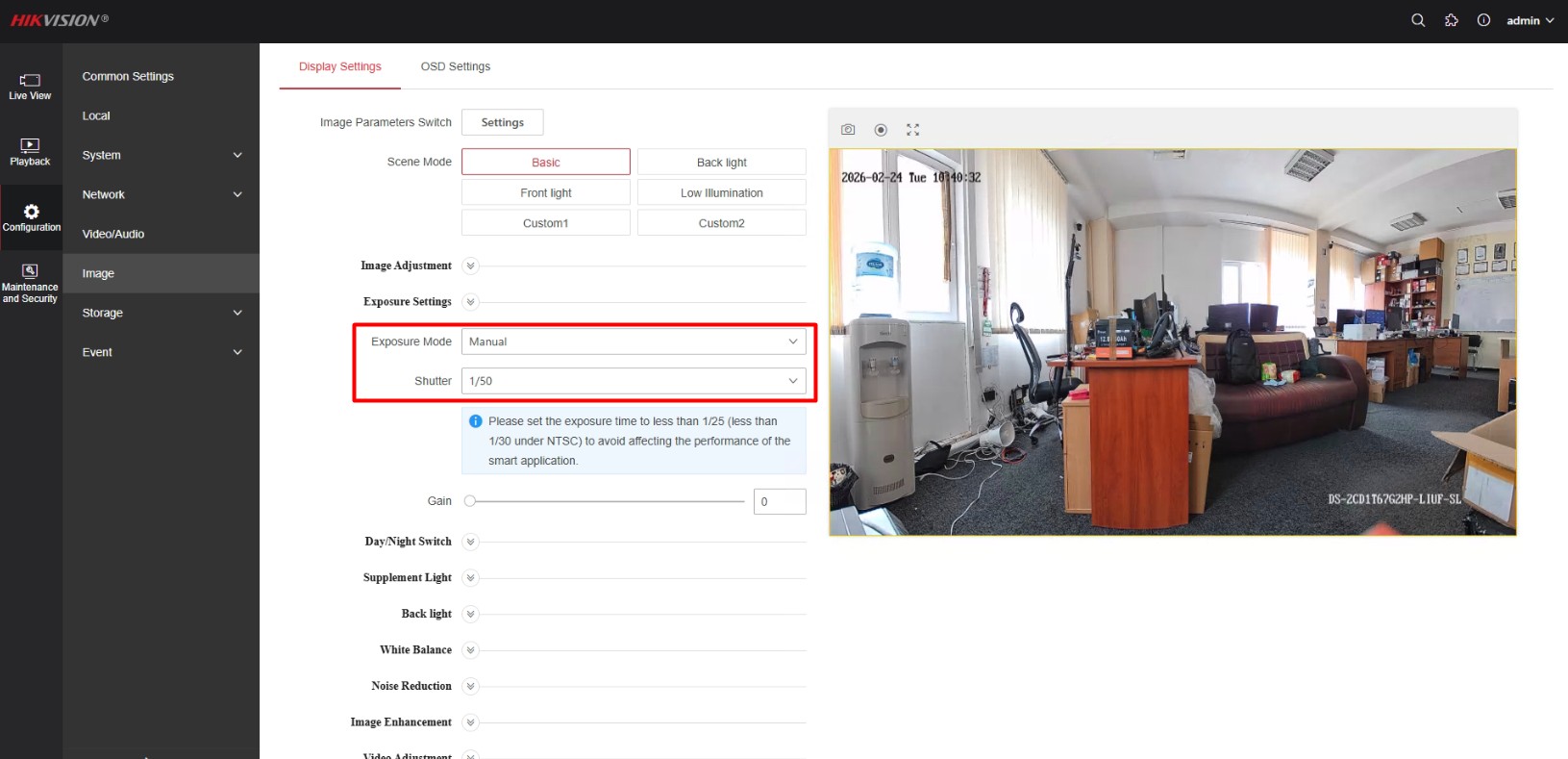

У більшості випадків мерехтіння усувається наступним:

Але іноді в пошуках рішення люди вмикають WDR і зображення в ЧБ (нічний режим) може нормалізуватися.

Чому WDR іноді “здається, що допоміг”

WDR може згладити перепади яскравості за рахунок того, що він робить кілька знімків і ніби склеює їх між собою — мерехтіння стає менш помітним. Але це “косметика”, а не лікування причини.

Тобто WDR — це “пластир”, а правильний підхід — це зміна налаштувань 50 Hz / anti-flicker / FPS / експозиція / нормальне світло.

Міні-чек-лист інсталятора

Якщо проблема — різниця “світло/тінь” → WDR
Якщо проблема — яскраві фари → HLC
Якщо важливий передній план → BLC
Якщо шум вночі → перевірити WDR / Gain / DNR
